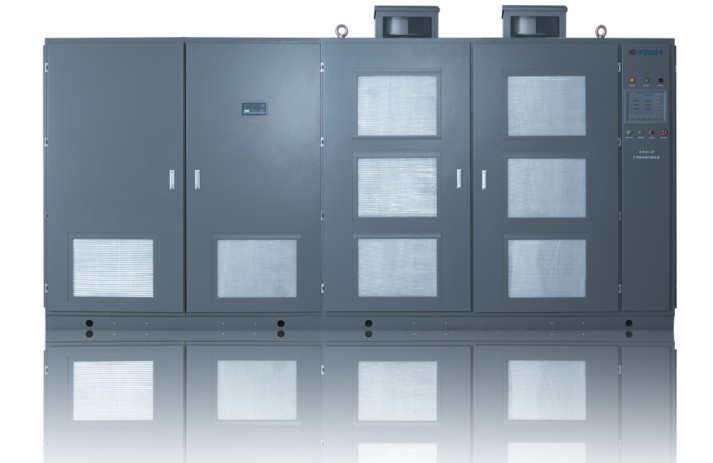

系統控制原理

    主控板:采用高速單片機，完成對電機控制的所有功能，運用正弦波空間矢量方式產生脈寬調制的三相電壓指令。通過RS232通訊口與平板電腦交換數據，提供變頻器的狀態參數，并接受來自平板電腦的參數設置。
信號板:采集變頻器的輸入電壓、電流和輸出電壓、電流信號，并將模擬信號隔離、濾波和量程轉換。轉換后的信號用于變頻器控制、保護，以及提供給平板電腦數據采集板。
    PLC: 用于變頻器內部開關信號以及現場操作信號和狀態信號的邏輯處理，增強了變頻器現場應用的靈活性。PLC有處理2路模擬量輸入和2路模擬量輸出的能主控板采 用高速單片機，完成對電機控制的所有功能，運用正弦波空間矢量方式產生脈寬調制的三相電壓指令。通過RS232通訊口與平板電腦交換數據，提供變頻器的狀 態參數，并接受來自平板電腦的參數設置。模擬量輸入用于處理來自現場的流量、壓力等模擬信號或模擬設置時的設置信號；模擬輸出量可以是運行頻率、電流、電 壓、功率、功率因數等。PLC還可以完成PID功能。
人機界面:負責整機的控制狀態，運行方式，系統旁路，界面鎖定，給定方式等功能的設定，以及電壓、電流、頻率、時間、單元旁路等參數的設定，并負責諸多參數的顯示、保存、拷貝、調用等信息處理和與外部的通訊聯系。同時完成對各運行參數及運行狀態的實時監控。

理想的輸入電流波形

輸入端采用多重化技術的隔離變壓器輸入

付邊采用延邊三角形接法，由3n個移相的三相繞組組成

每相輸出由n個單元串聯組成，其相位差為60／n 度

對電網而言相當于6n脈沖整流輸入

輸入電流的總諧波含量(THD)遠小于國家標準4%的要求，出類拔萃的低諧波水平，使電網免遭污染

PWM調制原理

優化的PWM算法，諧波抑制技術，變壓器三相輸出是將三組對稱的幾個單相輸出的低壓功率單元串聯后Y接法而得到的。

抗噪音低振動小，變頻器的主電路采用最新一代IGBT功率模塊載波頻率約1kHz ，輸出可達載波頻率n kHz。

單元串聯技術，dv/dt小，使電機絕緣免遭傷害。

多脈沖整流技術。

完美的輸出電壓波形

疊波輸出，電壓dv/dt小、諧波含量低，大大改善了變頻器的輸出性能，輸出波形幾乎接近正弦波。

可以驅動普通高壓電動機，而不會增加電機溫升，降低電機容量。

對電機電纜無任何長度限制。

告別傳統變頻器驅動時對電機絕緣的損害。

不會因?yàn)橹C波力矩而降低電機的使用壽命。

每相串聯單元

依電機額定電壓的不同，功率單元柜每相所串聯的個數也不同:

對于3kV 電壓等級，每相由5個功率單元串聯疊加而成

對于6kV 電壓等級，每相由6個功率單元串聯疊加而成

對于10kV 電壓等級，每相由9-10 個功率單元串聯疊加而成
